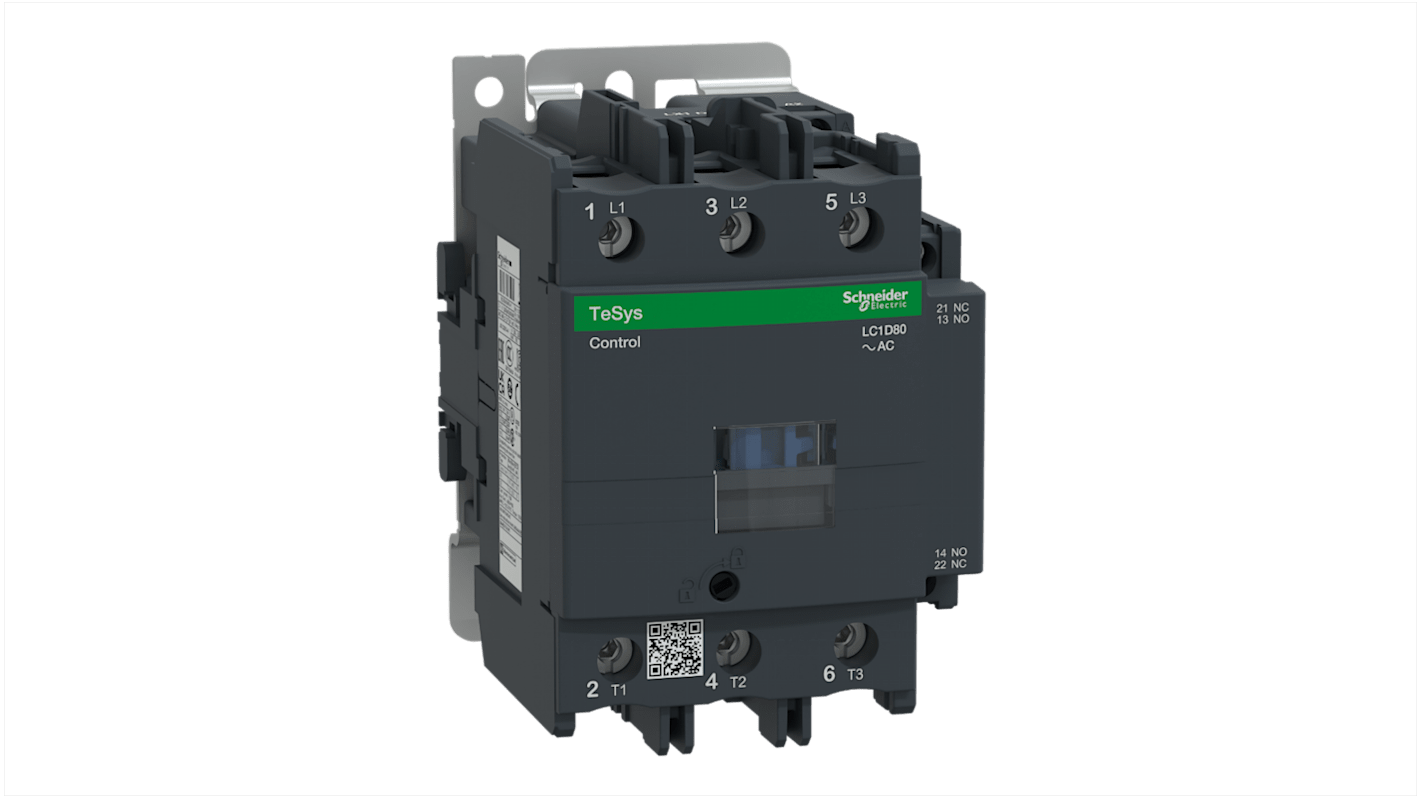

Stycznik LC1D 48 V ac Schneider Electric styki: 3-biegunowy 45 kW 80 A 3 NO 48 V ac Śruba LC1D80E7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

1 665,41 zł

(bez VAT)

2 048,45 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • 1 szt. do wysyłki z innej lokalizacji
  • Dodatkowe 8 szt. dostępne od 13 marca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +1 665,41 zł

*cena orientacyjna

Nr art. RS:
608-9807
Nr części producenta:
LC1D80E7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Napięcie cewki

48 V ac

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

1kV ac

Prąd zestyku

80A

Moc znamionowa

45kW

Seria

LC1D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Śruba

Minimalna temperatura robocza

-5°C

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Prąd roboczy Ie

80A

Napięcie obwodu sterowania Uc

48 V ac

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

CCC, CSA, EAC, EN 60947-5-1, IEC, RoHS, UL

Głębokość

125mm

Długość

127mm

Szerokość

85 mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Schneider Electric LC1D80E7


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 80A/1000V AC-3/AC-3e (37kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 48V 50/60Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), podłączenie zasilania za pomocą zacisków śrubowych, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 85 mm), montaż na szynie DIN lub za pomocą śrub. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHs/Reach). W przypadku użycia z wyłącznikiem 480VAC do 150A, stycznik ten może mieć SCCR do 100kA. W przypadku użycia z bezpiecznikiem klasy J lub CC do 600VAC 175A, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 48 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,35 cala szerokości i 5,12 cala głębokości. Waży 3,51 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

LC1D80E7 Schneider Electric: Cechy stycznika LC1D TeSys D.


  • Sterowanie silnikiem i obciążenia rezystancyjne.

  • AC-1, AC-3, AC-4.

  • Napięcie znamionowe UE Obwód zasilania: <= 300 V DC 25...400 Hz, Obwód zasilania: <= 690 V AC.

  • Prąd znamionowy 125 A (przy <= 440 V AC-1 dla obwodu zasilania, 80 A (przy <= 440 V AC-3 dla obwodu zasilania.

  • Napięcie obwodu sterowania 48 V AC 50/60 Hz.

  • 1 NO + 1 NC styk pomocniczy.

  • Kategoria przepięcia III.

  • Znamionowa obciążalność zrywająca 1100 A przy 440 V dla obwodu zasilania zgodnego z normą IEC 60947.

  • W komplecie pokrywa ochronna.

  • Mocowanie płyty i szyny.

  • IP22 przód zgodny z normą IEC 60529.

    • Styczniki Schneider Electric LC1D TeSys D.


    Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

    Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


  • Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

  • AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

  • AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    • Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


  • Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.

    • Approvals

    BV, CCC, CSA, DNV, GL, GOST, RINA, UL, LROS.

    Standards

    EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508, CSA C22.2 nr 14
