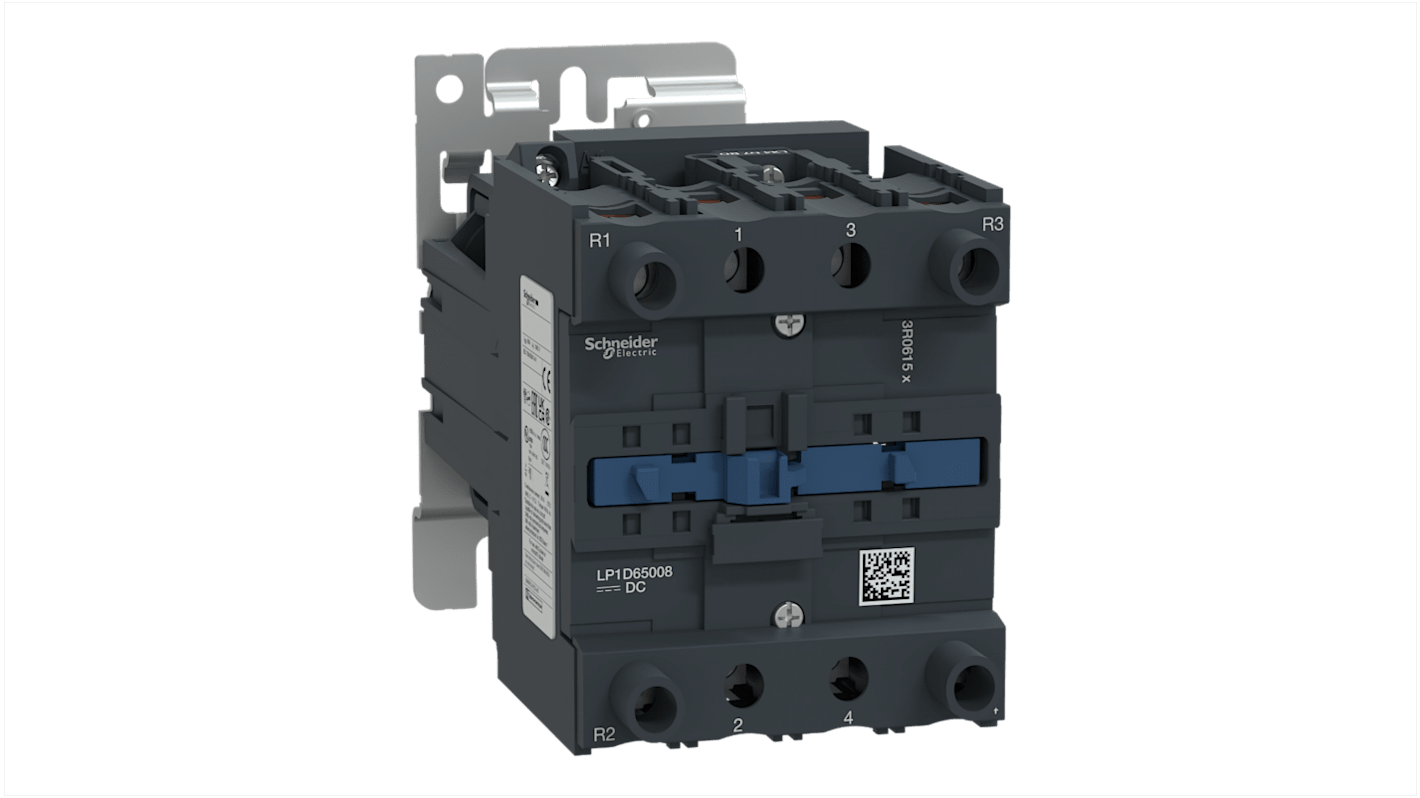

Stycznik LP1D 24 V dc Schneider Electric styki: 4-biegunowy 80 A 2 NO/2 NC 24 V dc Śruba LP1D65008BD

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 695,56 zł

(bez VAT)

3 315,54 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • Dostępne od 08 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 695,56 zł

*cena orientacyjna

Nr art. RS:
744-7908
Nr części producenta:
LP1D65008BD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

24 V dc

Liczba Biegunów

4

Napięcie styku

690V ac/dc

Prąd zestyku

80A

Seria

LP1D

Funkcja

Sterowanie silnikiem

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

2 NO/2 NC

Konfiguracja Stykó Dodatkowych Pomocniczych

2 NO/2 NC

Liczba styków dodatkowych

4

Typ złącza

Śruba

Zastosowanie stycznika

Obciążenie rezystancyjne

Minimalna temperatura robocza

-60°C

Prąd roboczy Ie

80A

Napięcie obwodu sterowania Uc

24 V dc

Maksymalna temperatura robocza

80°C

Długość

127mm

Głębokość

125mm

Normy/Zatwierdzenia

UL, CSA

Szerokość

85 mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

4P

Schneider Electric TeSys D Contallerzy


Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoce niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może być wykorzystywana do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność z międzynarodowymi standardami

Charakterystyka i zalety


• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem

• wysoka niezawodność

• doskonała jakość

• zielone styczniki TeSys D utrzymują taką samą wysoką odporność na wstrząsy i wibracje, jak teSys D, ich cewki oferują szerszy zakres napięcia sterującego i niższe stałe zużycie energii

• połączenia śrubowe: Zaciski IP20 z oznaczeniami terminali w Ameryce Północnej i w terminal międzynarodowy

• możliwość montażu panela za pomocą śrub lub na szynie DIN

• dwukierunkowy tłumik Peak ograniczający diodę, chroniący cewkę COIL

• łatwe w instalacji akcesoria

• elastyczny obwód sterowania dostosowany do szerokiej gamy zastosowań

Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników Tesys?


Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.

AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.

AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

Jakie akcesoria są dostępne?


• dodatkowe bloki styków z wycieraczkami ząbkowanymi

• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu

• pneumatyczne bloki opóźnienia czasowego

• Przeciwniki przepięciowe napięcia nieustalonego

• moduły interfejsu i elektroniczne timery

• mechaniczne bloki blokujące

Czy seria TeSys D jest stycznikiem dwubiegunowym?


Tak, seria TeSys D wykorzystuje ruch translacji liniowej, który zapewnia podwójne rozbijanie biegunów.
