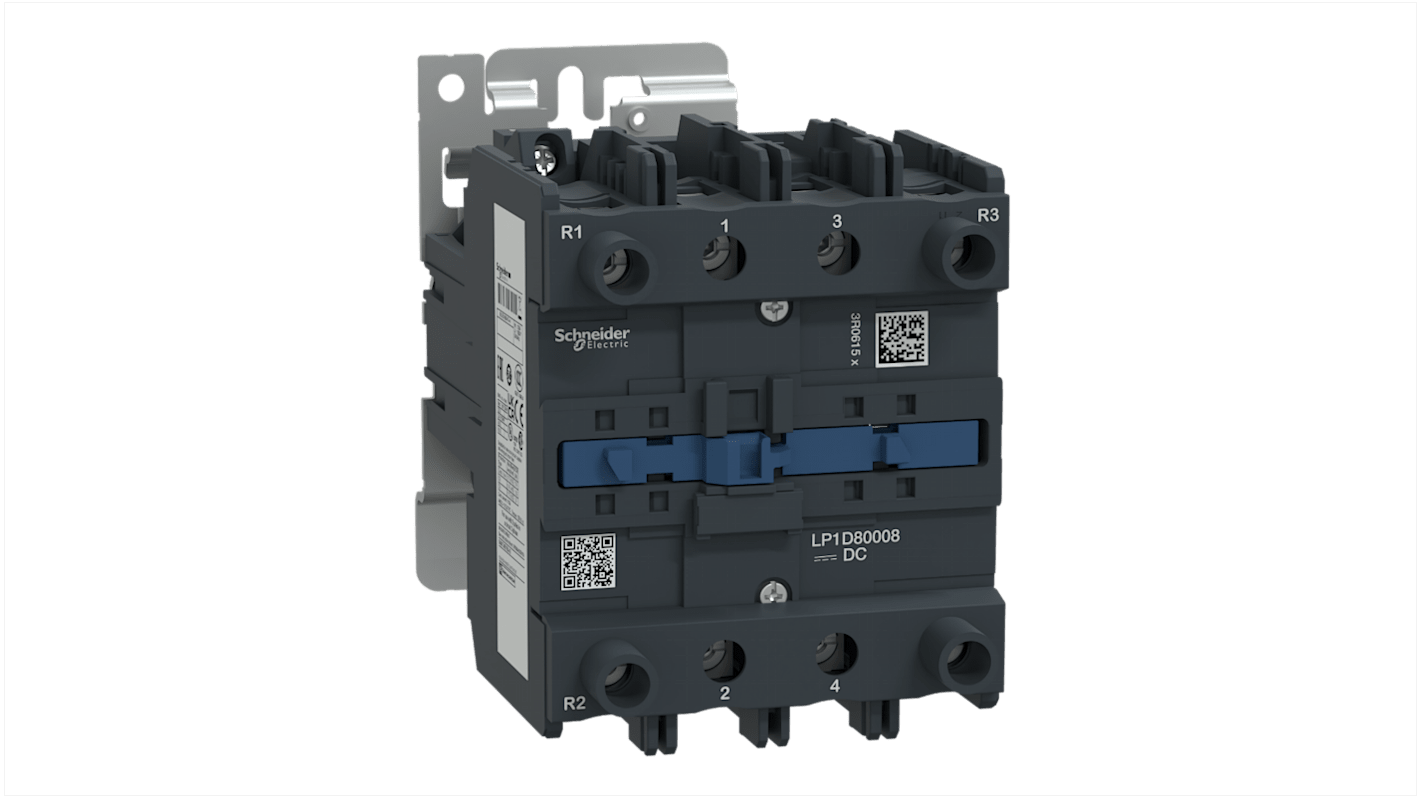

Stycznik 24 V dc Schneider Electric styki: 4 125 A 2NO + 2NC Śruba LP1D80008BW

Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoce niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może być wykorzystywana do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D umożliwiają szybką i prostą konfigurację, a jednocześnie zapewniają zgodność z międzynarodowymi standardami

• typowe zastosowania obejmują obciążenia rezystancyjne i sterowanie silnikiem
• wysoka niezawodność
• doskonała jakość
• zielone styczniki TeSys D utrzymują taką samą wysoką odporność na wstrząsy i wibracje, jak teSys D, ich cewki oferują szerszy zakres napięcia sterującego i niższe stałe zużycie energii
• połączenia śrubowe: Zaciski IP20 z oznaczeniami terminali w Ameryce Północnej i w terminal międzynarodowy
• możliwość montażu panela za pomocą śrub lub na szynie DIN
• dwukierunkowy tłumik Peak ograniczający diodę, chroniący cewkę COIL
• łatwe w instalacji akcesoria
• elastyczny obwód sterowania dostosowany do szerokiej gamy zastosowań

Kategorie wykorzystania styczników określają wartości wytwarzania prądu i przerywania w oparciu o rodzaj obciążenia, które ma być kontrolowane, oraz warunki cyklu pracy.
AC-1: Dotyczy to wszystkich urządzeń prądu przemiennego o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, rozdział.
AC-3: Dotyczy to silników klatkowych, w których dochodzi do pęknięcia podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe, windy, schody ruchome, przenośniki, przenośniki kubełkowe, sprężarki, pompy, mieszadła, klimatyzatory.

• dodatkowe bloki styków z wycieraczkami ząbkowanymi
• pomocnicze bloki stykowe z osłoną przeciwpyłową montowane z przodu
• pneumatyczne bloki opóźnienia czasowego
• Przeciwniki przepięciowe napięcia nieustalonego
• moduły interfejsu i elektroniczne timery
• mechaniczne bloki blokujące

Tak, seria TeSys D wykorzystuje ruch translacji liniowej, który zapewnia podwójne rozbijanie biegunów.
