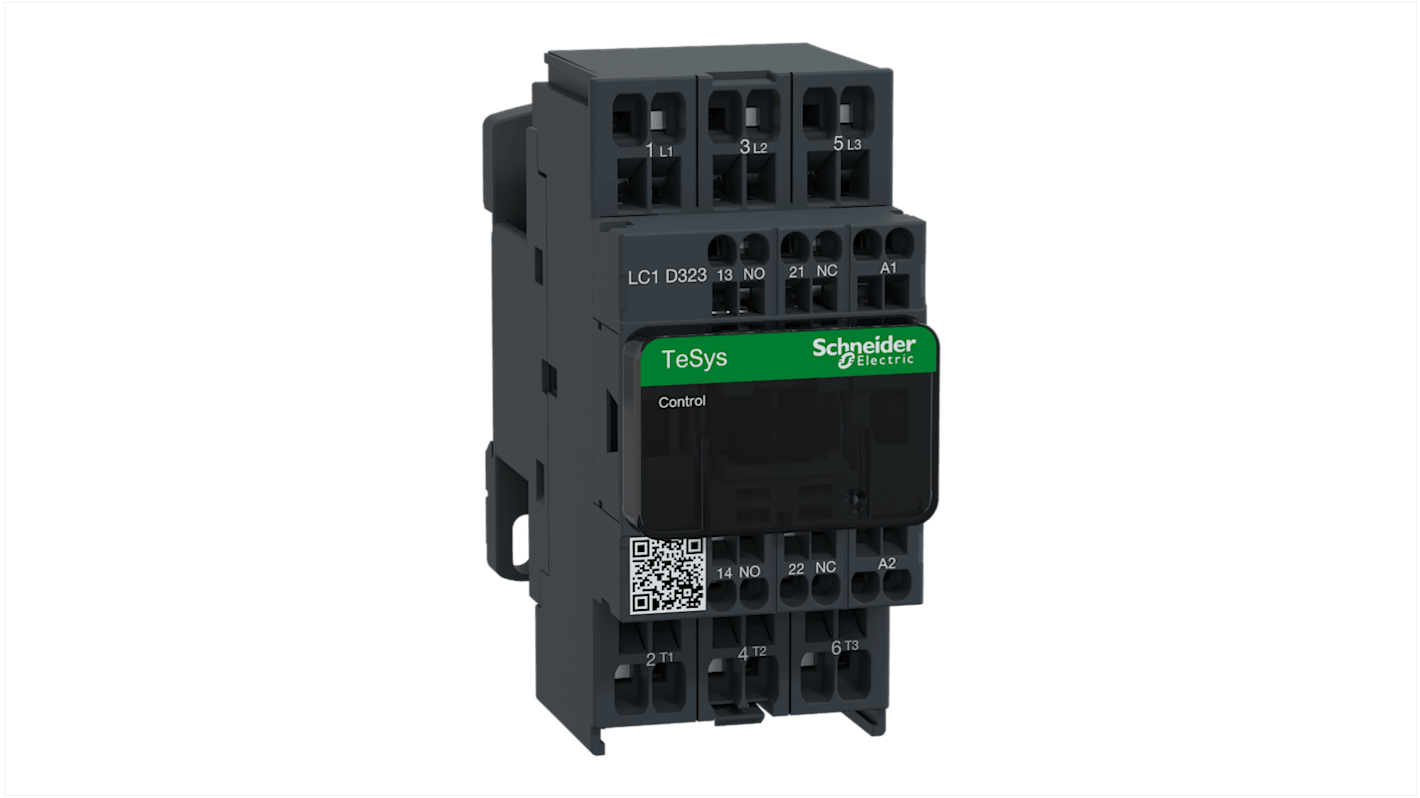

Stycznik TeSyS D 230V ac Schneider Electric styki: 3-biegunowy 18.5 kW 32 A 3 NO 230V ac Kabel LC1D323P7

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

633,14 zł

(bez VAT)

778,76 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Informacje o zapasach są obecnie niedostępne - Sprawdź ponownie później
Produkty
Za jednostkę
1 +633,14 zł

*cena orientacyjna

Better World

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać. Kliknij tutaj, aby dowiedzieć się więcej.

Nr art. RS:
845-1885
Nr części producenta:
LC1D323P7
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

230V ac

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

32A

Moc znamionowa

18.5kW

Seria

TeSyS D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Kabel

Minimalna temperatura robocza

-5°C

Zastosowanie stycznika

Sterowanie silnikiem, Obciążenie rezystancyjne

Prąd roboczy Ie

32A

Napięcie obwodu sterowania Uc

230V ac

Maksymalna temperatura robocza

60°C

Długość

99mm

Głębokość

92mm

Szerokość

45mm

Normy/Zatwierdzenia

CCC, CSA, EAC, IEC, RoHS, UL

Better World produkty

Tak

Konfiguracja styków i przełączania

3P

Zwolniony

Kraj pochodzenia:
ID

Schneider Electric LC1D323P7


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 32A/690V AC-3/3e (15kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 230V 50/60Hz AC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), połączenie za pomocą zacisków sprężynowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 45 mm), montaż na szynie DIN lub przykręcany. Stycznik jest przystosowany do 7,5HP przy 200 do 208VAC, 10HP przy 240VAC, 20HP przy 480VAC i 30HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHS/REACh). Stycznik jest dostarczany z cewką 230 VAC 50/60 Hz. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski sprężynowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 3,90 cala wysokości, 1,77 cala szerokości i 3,62 cala głębokości. Waży 0,83 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


    Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

    AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

    AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


    Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.
