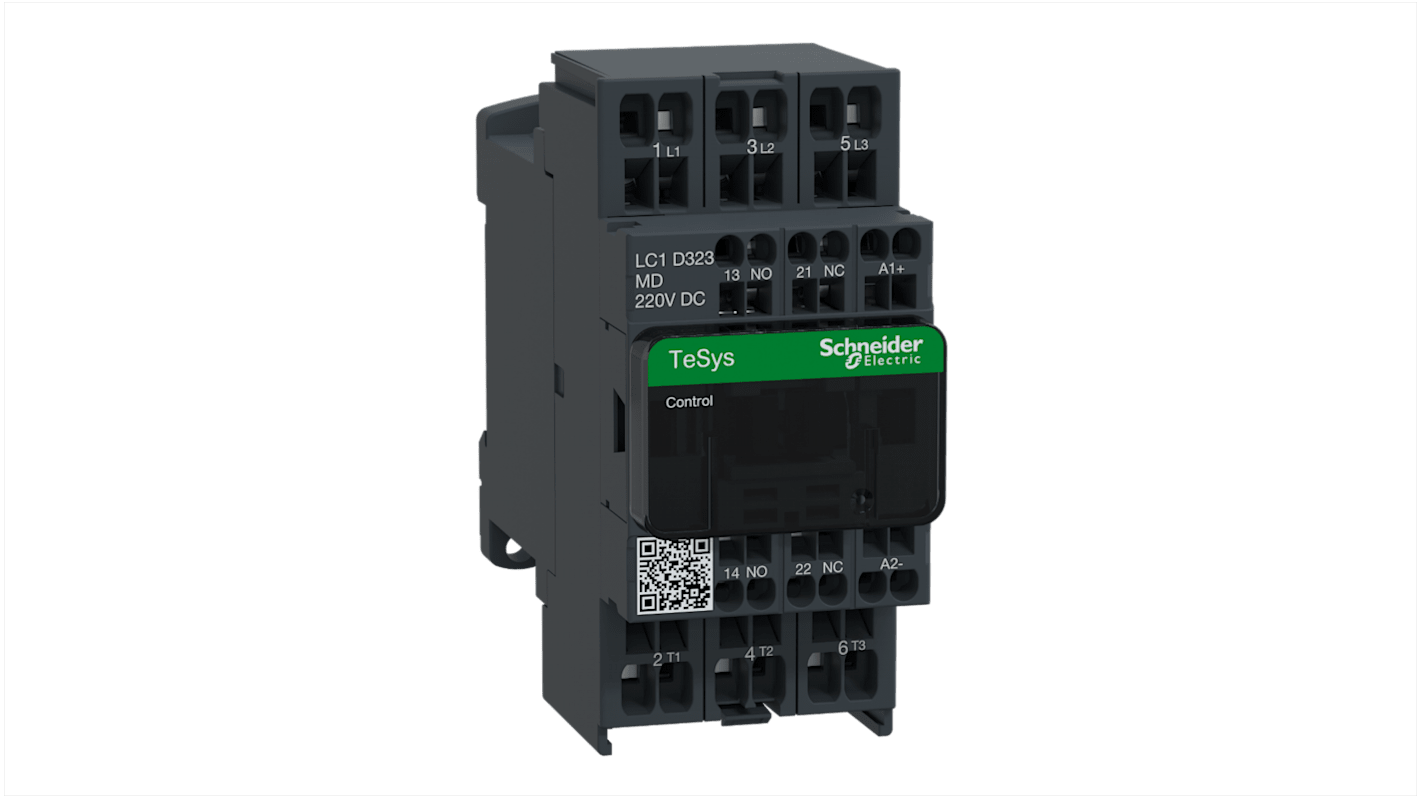

Stycznik TeSyS D 230V dc Schneider Electric styki: 3-biegunowy 18.5 kW 32 A 3 NO 220V Kabel LC1D323MD

Zobacz wszystkie Styczniki
Obecnie niedostępne
Nie wiemy, czy ten produkt będzie ponownie dostępny, został wycofywany przez producenta.

Nasza oferta Better World obejmuje produkty, które ułatwiają dokonywanie bardziej ekologicznego wyboru, któremu możesz zaufać.

Dowiedz się więcej o produktach RS Better World

Nr art. RS:
845-1888
Nr części producenta:
LC1D323MD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

230V dc

Liczba Biegunów

3

Napięcie styku

300, 690V dc

Prąd zestyku

32A

Seria

TeSyS D

Moc znamionowa

18.5kW

Funkcja

Sterowanie silnikiem, Obciążenie rezystancyjne

Typ montażu

Szyna DIN

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Liczba styków dodatkowych

2

Typ złącza

Kabel

Prąd roboczy Ie

32A

Zastosowanie stycznika

Obciążenie rezystancyjne, Sterowanie silnikiem

Napięcie obwodu sterowania Uc

220V

Minimalna temperatura robocza

-5°C

Maksymalna temperatura robocza

60°C

Długość

99mm

Normy/Zatwierdzenia

UL, RoHS, IEC, EAC, CSA, CCC

Szerokość

45mm

Głębokość

101mm

Better World produkty

Tak

Kryteria Better World

Projektowanie uwzględniające demontaż

Konfiguracja styków i przełączania

3P

Zwolniony

Kraj pochodzenia:
FR

Styczniki Schneider Electric LC1D TeSys D.


Styczniki TeSys D firmy Schneider Electric łączą długą żywotność mechaniczną i elektryczną, aby zapewnić wysoki, niezawodny stycznik. Seria została zaprojektowana z myślą o integracji z systemami sterowania i może służyć do tworzenia rozruszników silników do każdego rodzaju zastosowań. Styczniki TeSys D zapewniają szybką i prostą konfigurację przy zachowaniu zgodności z międzynarodowymi standardami.

Charakterystyka i zalety.


  • Wbudowane styki pomocnicze zapewniają dodatkowe możliwości przełączania.

  • Połączenia gwintowane: Zaciski IP20 zabezpieczone palcami, oznaczone zarówno w Ameryce Północnej, jak i w międzynarodowym Terminal.

  • Możliwość montażu na panelu za pomocą śrub lub na szynie DIN.

  • Dwukierunkowy eliminator diod ograniczających Peak chroniący moduł Coil.

  • Łatwe w instalacji akcesoria.

  • Elastyczny obwód sterowania, dostosowany do szerokiego zakresu zastosowań.

    • Co oznaczają kategorie wykorzystania AC1 i AC3 dla styczników TeSys?


    Kategorie wykorzystania styczników definiują wartości wytwarzania i łamania prądu w oparciu o typ kontrolowanego obciążenia i warunki cyklu pracy.

    AC-1: Dotyczy to wszystkich urządzeń AC o współczynniku mocy wynoszącym co najmniej 0.95. Przykład zastosowania: Obciążenie rezystancyjne, ogrzewanie, dystrybucja.

    AC-3: Dotyczy to silników klatkowych wiewiórki, w których dochodzi do złamania podczas pracy silnika. Przykład zastosowania: Wszystkie silniki klatkowe wiewiórki, windy, schody ruchome, przenośniki, podnośniki kuliste, sprężarki, pompy, mieszalniki, klimatyzatory.

    Jakie akcesoria są dostępne?


  • Pomocnicze bloki stykowe z wycieraczkami ząbkowanymi.

  • Zewnętrzne bloki stykowe z mocowaniem przednim, do zabezpieczenia przed pyłem.

  • Pneumatyczne blokady opóźnienia czasowego.

  • Tłumiki przepięć napięcia nieustalonego.

  • Moduły interfejsu i liczniki elektroniczne.

  • Mechaniczne blokady.

    • Czy zakres TeSys D jest stycznikiem dwubiegunowym?


    Tak, zakres Tesys D wykorzystuje translację liniową, która zapewnia podwójne zerwanie biegunów.
