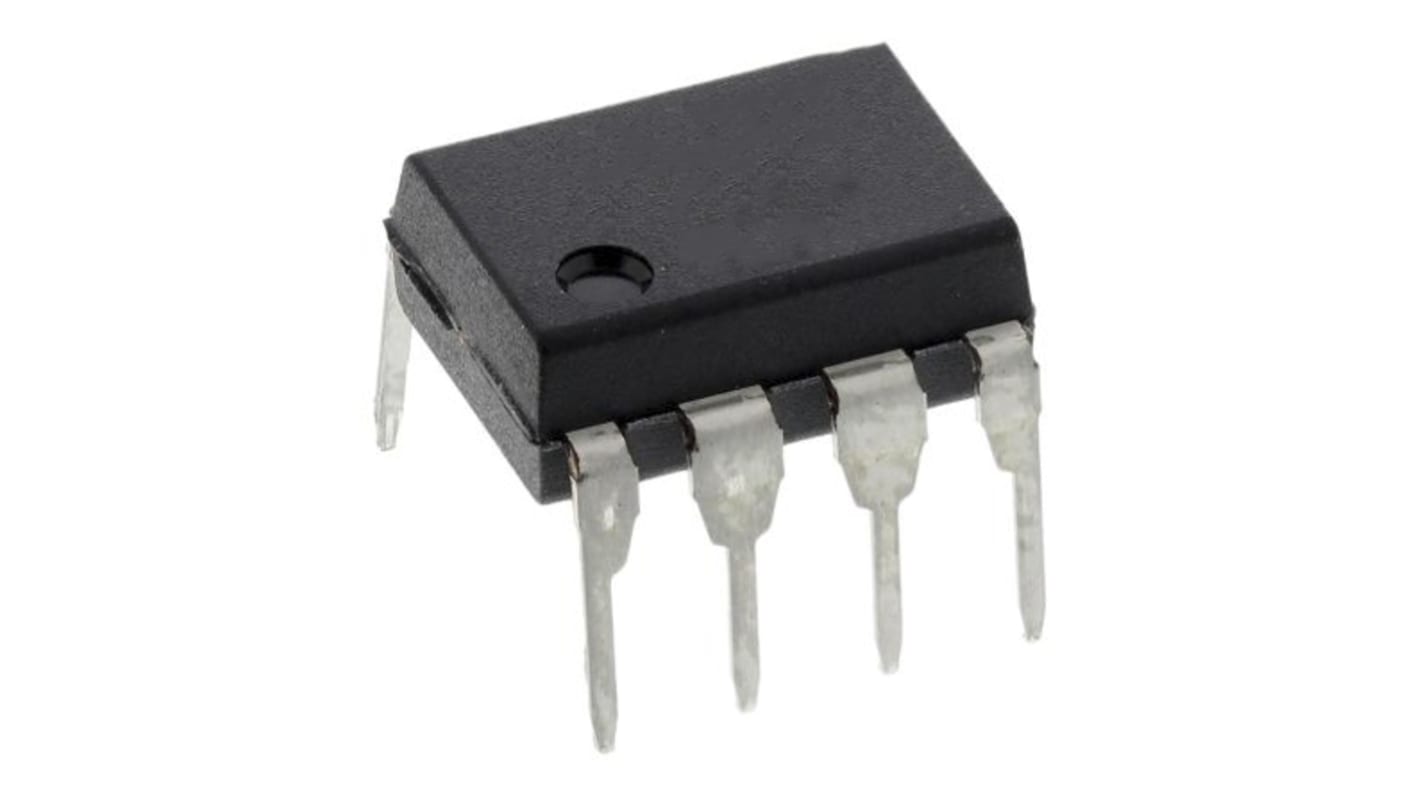

Transoptor FOD3120 IGBT, MOSFET 1-kanałowy PDIP 8 onsemi
- Nr art. RS:
- 186-7259
- Nr części producenta:
- FOD3120
- Producent:
- onsemi
850 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (w tubie á 50)
5,51 zł
(bez VAT)
6,78 zł
(z VAT)
| Produkty | Per unit | Per Tube* |
| 50 - 50 | 5,51 zł | 275,55 zł |
| 100 - 450 | 4,07 zł | 203,35 zł |
| 500 - 950 | 3,73 zł | 186,55 zł |
| 1000 - 1950 | 3,59 zł | 179,35 zł |
| 2000 + | 3,50 zł | 174,85 zł |
| *cena za opakowanie | ||
- Nr art. RS:
- 186-7259
- Nr części producenta:
- FOD3120
- Producent:
- onsemi
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Wysoka odporność na szumy charakteryzująca się minimalnym odrzuceniem ogólnego trybu 35 kV/μs
Peak wyjściowy prąd wyjściowy 2,5 A zapewniający maksymalną moc wyjściową przy napięciu 800 V/20 A IGBT
Użycie P-kanałowych tranzystorów MOSFET na etapie wyjściowym umożliwia zmianę napięcia wyjściowego blisko szyny zasilającej
Szeroki zakres napięcia zasilania od 15 V do 30 V.
Wysoka szybkość przełączania
Maks. Opóźnienie propagacji 400 ns
Maks. Zniekształcenia szerokości impulsu 100 ns
Blokada niskiego napięcia (UVLO) z histerezą
Rozszerzony zakres umiarkowanych temperatur przemysłowych w zakresie od -40°C do 100°C.
System RDS(ON) o mocy 3 Ω (standard) zapewnia mniejsze rozpraszanie energii
>Odległość i przesączanie 8,0 mm (opcja "T")
Zasilacz bezprzerwowy
Przemiennik przemysłowy
Izolowany napęd bramki IGBT/Power MOSFET
Ogrzewanie indukcyjne
Zastosowania
Zasilacz sieciowy AC-DC
Wytwarzanie i dystrybucja energii
Silnik przemysłowy
Zasilacz bezprzerwowy
Peak wyjściowy prąd wyjściowy 2,5 A zapewniający maksymalną moc wyjściową przy napięciu 800 V/20 A IGBT
Użycie P-kanałowych tranzystorów MOSFET na etapie wyjściowym umożliwia zmianę napięcia wyjściowego blisko szyny zasilającej
Szeroki zakres napięcia zasilania od 15 V do 30 V.
Wysoka szybkość przełączania
Maks. Opóźnienie propagacji 400 ns
Maks. Zniekształcenia szerokości impulsu 100 ns
Blokada niskiego napięcia (UVLO) z histerezą
Rozszerzony zakres umiarkowanych temperatur przemysłowych w zakresie od -40°C do 100°C.
System RDS(ON) o mocy 3 Ω (standard) zapewnia mniejsze rozpraszanie energii
>Odległość i przesączanie 8,0 mm (opcja "T")
Zasilacz bezprzerwowy
Przemiennik przemysłowy
Izolowany napęd bramki IGBT/Power MOSFET
Ogrzewanie indukcyjne
Zastosowania
Zasilacz sieciowy AC-DC
Wytwarzanie i dystrybucja energii
Silnik przemysłowy
Zasilacz bezprzerwowy
.
Dane techniczne
Atrybut | Parametr |
|---|---|
| Typ montażu | Przewlekany |
| Urządzenie wyjściowe | IGBT, MOSFET |
| Maksymalne napięcie przekazania | 1.8V |
| Liczba kanałów | 1 |
| Liczba styków | 8 |
| Typ opakowania | PDIP |
| Typowy czas narastania sygnału | 60ns |
| Maksymalny prąd wejściowy | 16 mA |
| Napięcie izolacji | 5 kV rms |
| Wyjście logiczne | Tak |
| Typowy czas opadania sygnału | 60ns |
