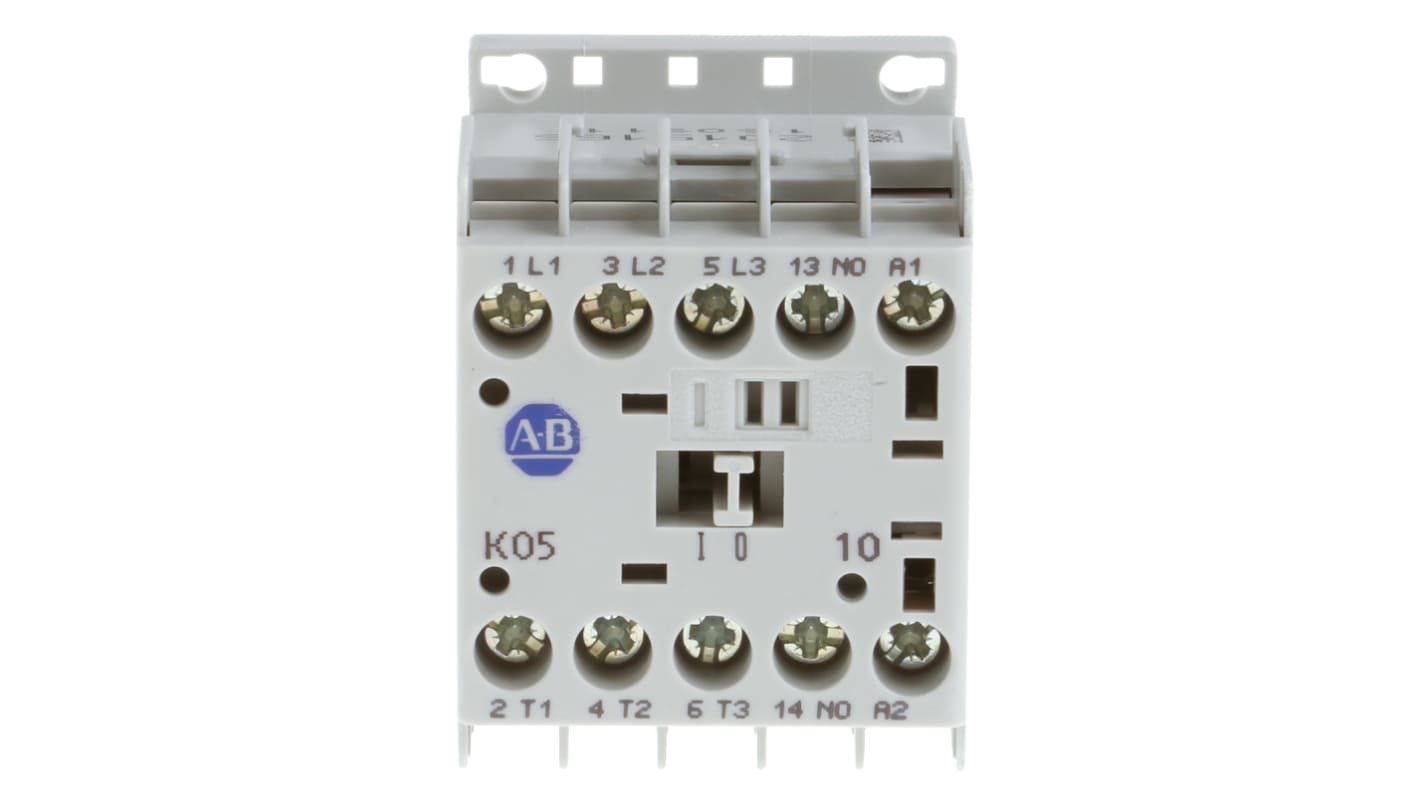

Stycznik 100K 24 V Allen Bradley styki: 3-biegunowy 2.2 kW 5 A 3 NO 24 V Śruba 100-K05ZJ10

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

243,68 zł

(bez VAT)

299,73 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Dodatkowe 11 szt. dostępne od 02 lutego 2026
  • Dodatkowe 3 szt. dostępne od 02 lutego 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +243,68 zł

*cena orientacyjna

Nr art. RS:
502-272
Nr części producenta:
100-K05ZJ10
Producent:
Allen Bradley
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Allen Bradley

Napięcie cewki

24 V

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

5A

Seria

100K

Moc znamionowa

2.2kW

Typ montażu

Panel

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO

Liczba styków dodatkowych

1

Typ złącza

Śruba

Napięcie obwodu sterowania Uc

24 V

Prąd roboczy Ie

5A

Zastosowanie stycznika

Bezpośrednio na linii (DoL), Sterowanie silnikiem, Odwracanie kierunku

Minimalna temperatura robocza

-25°C

Maksymalna temperatura robocza

60°C

Długość

108.2mm

Głębokość

82.7mm

Szerokość

44.9 mm

Normy/Zatwierdzenia

CCC, CE, CSA, cULus, EAC, IEC, RoHS, UL

Konfiguracja styków i przełączania

3P

Zwolniony

Kraj pochodzenia:
IT

Stycznik 3-biegunowy Allen Bradley, 5 A, 2,2 kW - 100-K05ZJ10


Miniaturowy stycznik Allen Bradley firmy Rockwell Automation jest przeznaczony do zastosowań przemysłowych o wysokim natężeniu prądu. To miniaturowe urządzenie składa się z modułu Coil i elektromagnesu, który otwiera lub zamyka styki po odebraniu prądu. Działanie to powoduje włączenie lub wyłączenie silnika lub przemysłowego układu oświetlenia, w zależności od konstrukcji obwodu. Ponieważ urządzenie jest wykonane z materiałów obudowy termoplastycznej Durable, może pracować bezpiecznie w trudnych warunkach. It nadaje się do stosowania w przemyśle przetwórczym i opakowaniowym do uruchamiania silników napędzających obracające się części.

• Niewielkie wymiary 108,2 mm (L) o 44.9 mm (w) o 82,7 mm (D) w celu zwiększenia przestrzeni • odkuwane styki zapewniają mocne i niezawodne połączenie • konstrukcja do montażu na szynie DIN pozwala zaoszczędzić czas i eliminuje konieczność stosowania narzędzi • szeroki zakres temperatur roboczych od -25°C do +60°C w celu sprostania trudnym warunkom

Standardy i certyfikaty


• Culus (Undriters Lab U.S and Kanada) • CCC (Chiny obowiązkowy certyfikat) • CE (Conformité Européenne)

Jak zabezpieczyć ten stycznik?


Najważniejszym środkiem bezpieczeństwa zapewniającym trwałość tego stycznika jest zasłoniecie go przezroczystą osłoną, aby zapobiec zakłóceniom środowiska.

Miniaturowe styczniki Allen Bradley 100-K.


Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.

Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.

Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.

Charakterystyka i zalety:


• kompaktowy rozmiar, co pozwala na szersze zastosowanie

• wybór pełnonapięć styczników bez cofania i cofania

• AC i DC mają takie same wymiary

• IP2X Ochrona palców dla poprawy bezpieczeństwa

• opcjonalny zintegrowany przeciwprzepięciowy

• w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym

• „styki zwierciadło” zgodnie z IEC 60947-4-1 w całym

• styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej

Certyfikaty:


Oznaczenie CE

Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)

CCC

Do użytku z silnikami IE3 (IEC 60034-30)

Styczniki Allen Bradley MCS (modułowy system sterowania):


MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:


• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb

• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane

• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy

• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania

• prosty i szybki montaż na szynie DIN i na powierzchni
