Stycznik 24 V dc Allen Bradley styki: 3 5.5 kW 12 A 3NO Śruba 100-K12DJ01
- Nr art. RS:
- 502-402
- Nr części producenta:
- 100-K12DJ01
- Producent:
- Allen Bradley
29 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
15 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
403,56 zł
(bez VAT)
496,38 zł
(z VAT)
Produkty | Za jednostkę |
---|---|
1 + | 403,56 zł |
- Nr art. RS:
- 502-402
- Nr części producenta:
- 100-K12DJ01
- Producent:
- Allen Bradley
Nie dotyczy
- Kraj pochodzenia:
- IT
Miniaturowe styczniki Allen Bradley 100-K.
Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.
Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.
Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.
Charakterystyka i zalety:
kompaktowy rozmiar, co pozwala na szersze zastosowanie
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
Certyfikaty:
Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)

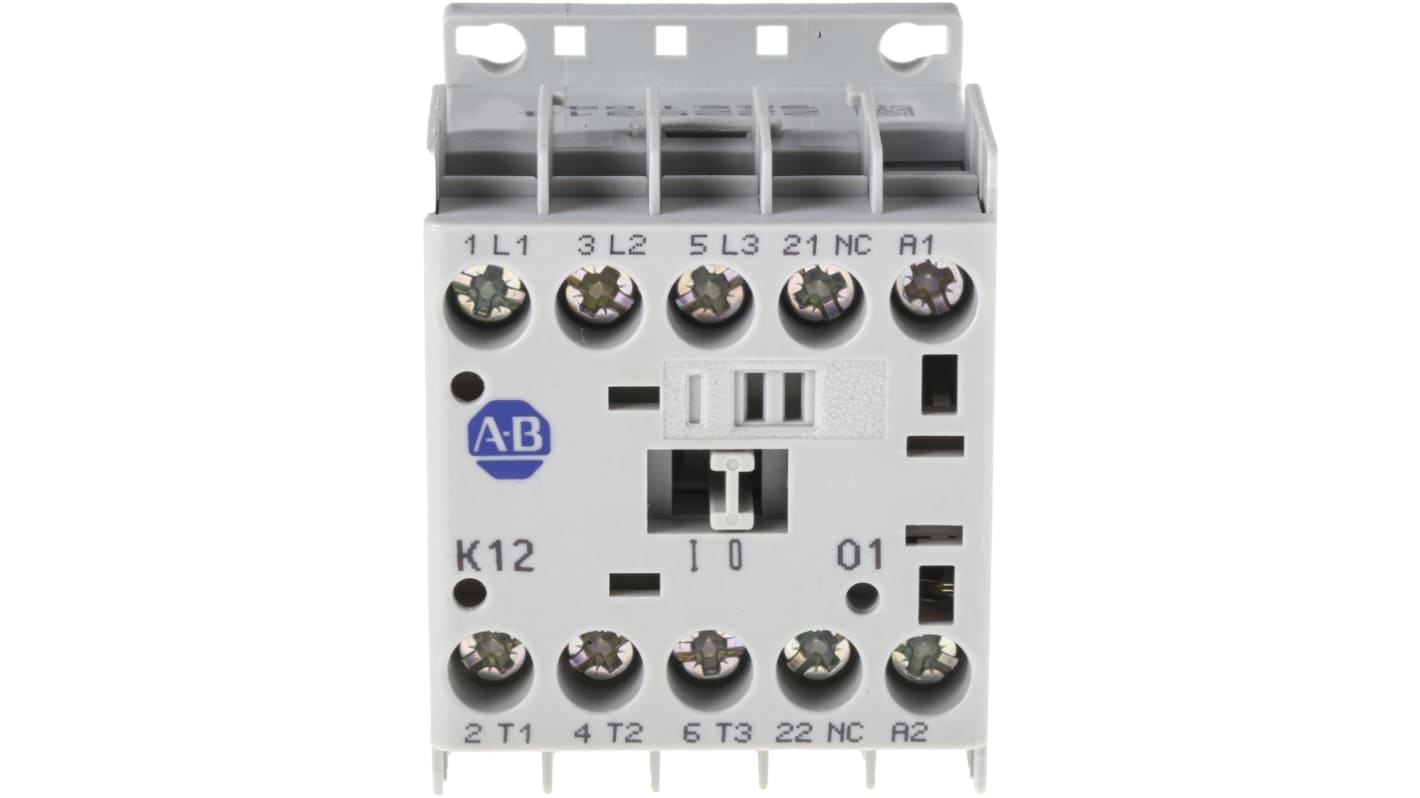

Stycznik Allen Bradley, 12A, 5,5 kW - 100-K12DJ01
Ten stycznik z serii Allen Bradley firmy Rockwell Automation służy do sterowania szczotkowanym i bezszczotkowym silnikiem. It to urządzenie elektromechaniczne, które wykorzystuje napięcie prądu stałego 24 V (DC) do zasilenia Coil i włączenia lub wyłączenia silnika. W celu zwiększenia bezpieczeństwa elektrycznego moduł jest wyposażony w diodę, która działa jak zwora po odłączeniu modułu Coil od zasilania. It posiada również zaciski, które znajdują się poza zasięgiem palców, co zapewnia dodatkową ochronę przed porażeniem elektrycznym. Tego urządzenia ogólnego przeznaczenia można używać do zastosowań komercyjnych i przemysłowych w zakresie sterowania silnikami.
Co to jest stycznik?
• Moc znamionowa 4 kW dla zastosowań wymagających dużego obciążenia • materiał obudowy termoplastycznej do izolacji i odporności na uderzenia • łatwy montaż na szynie DIN eliminuje konieczność stosowania narzędzi • styki lusterek dla lepszej kontroli i bezpieczeństwa podzespołów
Standardy i certyfikaty
• CE (Conformité Européenne) • cULus (Undriters Lab U.S and Kanada) • CCC (Chiny obowiązkowy certyfikat)
Rockwell Automation jest światowym liderem w dziedzinie automatyki przemysłowej i transformacji cyfrowej i ożywia inteligentną produkcję. Dzięki wieloletniej tradycji tworzenia zintegrowanych rozwiązań z zakresu sterowania i informacji Allen-Bradley® możemy pomóc Ci osiągnąć jak największą wydajność. Nasza oferta produktów do wykrywania, bezpieczeństwa i sterowania silnikami może wspierać Państwa w kierunku inteligentnych zastosowań maszyn. Czujniki Allen-Bradley® IO-Link umożliwiają przesyłanie danych i komunikację ze wszystkimi magistralami polowymi, zapewniając informacje diagnostyczne i zdrowotne na temat urządzenia przed jego wyłączeniem, a także umożliwiają szybką zmianę produkcji poprzez szybkie pobieranie parametrów z sterowników PLC do urządzenia. Skraca to czas przestoju maszyny i zwiększa produkcję OEE. W przypadku elementów zabezpieczających produkty z wbudowaną diagnostyką upraszczają konfigurowanie inteligentnego urządzenia i ograniczają konserwację, co prowadzi do bardziej wydajnego podejścia opartego na danych maszyny.
Jakie poziomy przeciążeń może obsługiwać ten stycznik?
W przypadku obciążenia Peak trwającego kilka sekund proces przekazywania ciepła przebiega powoli i może nie zmienić zauważalnie temperatury Terminal. Przez dłuższy czas wzrost temperatury wewnątrz stycznika może spowodować poważne uszkodzenia.
.
Styczniki Allen Bradley MCS (modułowy system sterowania):
MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.
Funkcje MCS:
szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
Atrybut | Parametr |
---|---|
Napięcie cewki | 24 V dc |
Liczba styków | 3 |
Napięcie znamionowe styku | 690 V ac |
Prąd znamionowy styków | 12 A |
Seria | 100K |
Zakres | 100 Series |
Moc znamionowa | 5.5 kW |
Konfiguracja w stanie normalnym | 3NO |
Liczba styków dodatkowych | 1 |
Typ złącza | Śruba |
Szerokość | 44.9mm |
Długość | 108.2mm |
Głębokość | 82.7mm |
Maksymalna temperatura robocza | +60°C |
Minimalna temperatura robocza | -25°C |
