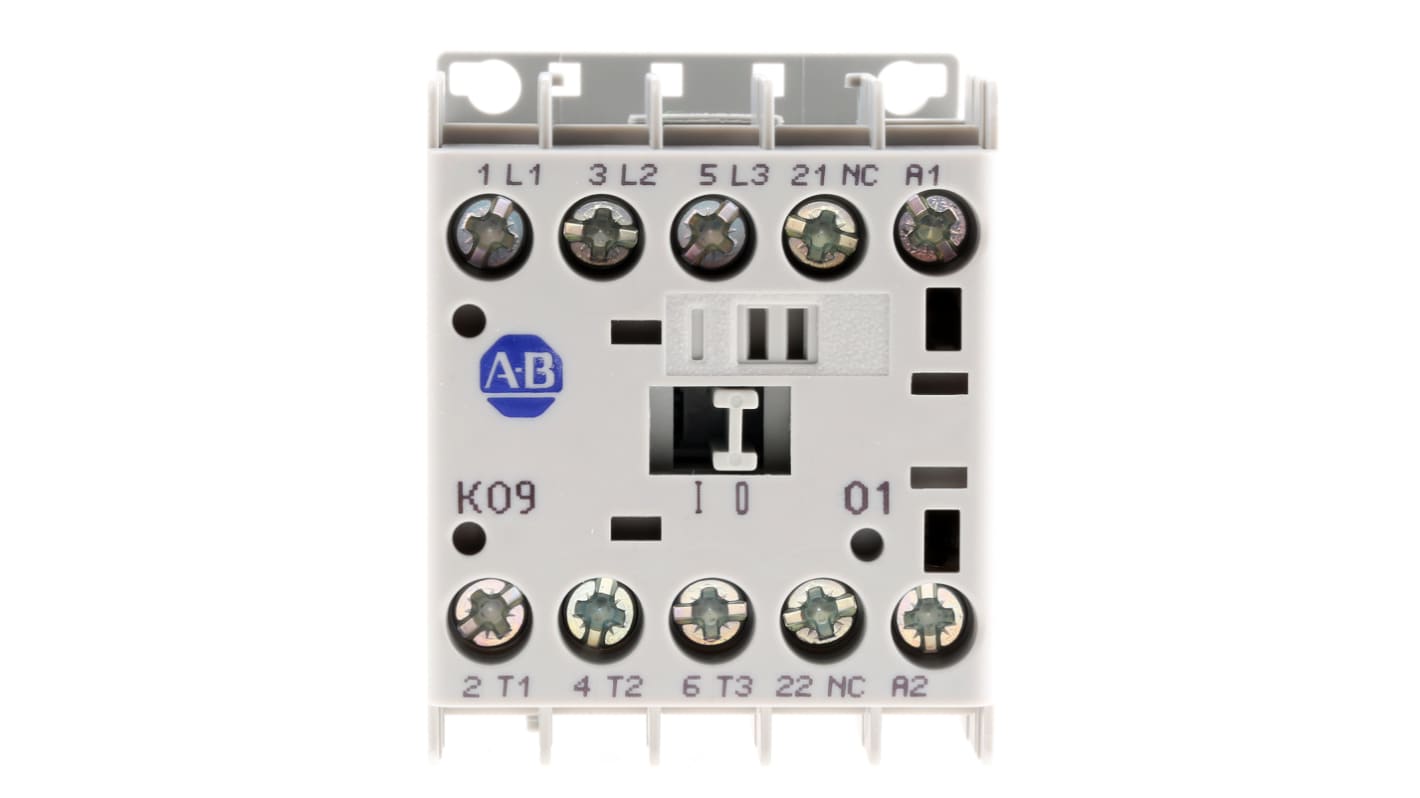

Stycznik 24 V dc Allen Bradley styki: 3 4 kW 9 A 3NO Śruba 100-K09ZJ01
- Nr art. RS:
- 502-486
- Nr części producenta:
- 100-K09ZJ01
- Producent:
- Allen Bradley
31 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
7 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
258,12 zł
(bez VAT)
317,49 zł
(z VAT)
Produkty | Za jednostkę |
---|---|
1 + | 258,12 zł |
- Nr art. RS:
- 502-486
- Nr części producenta:
- 100-K09ZJ01
- Producent:
- Allen Bradley
Nie dotyczy
- Kraj pochodzenia:
- IT
Miniaturowe styczniki Allen Bradley 100-K.
Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.
Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.
Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.
Charakterystyka i zalety:
kompaktowy rozmiar, co pozwala na szersze zastosowanie
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
Certyfikaty:
Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
3-biegunowy miniaturowy stycznik sterujący silnika Allen Bradley, 24 V DC Coil, 4 kW - 100-K09ZJ01
Ten stycznik silnika jest częścią serii Allen Bradley zespołów MCS (modułowego systemu sterowania) firmy Rockwell Automation. It ma prąd znamionowy na styku 9A i napięcie znamionowe 690V, dzięki czemu idealnie nadaje się do użytku z silnikami elektronicznymi o dużej wytrzymałości. Niewielkie rozmiary urządzenia i mocowanie za pomocą zacisków śrubowych ułatwiają instalację w mniejszych systemach. To urządzenie może być zdalnie sterowane i używane jednocześnie w wielu obwodach silników, co zapewnia niezawodne i wydajne przełączanie. It jest przeznaczony do zastosowań komercyjnych i przemysłowych.
Jak działają styczniki?
• Niewielkie wymiary: 108.2 (długość) x 44.9 (szerokość) x 82,7 mm (głębokość) w celu zajmowania minimalnej przestrzeni • BRAK (normalnie otwarty) konfiguracji w celu bezpiecznego zatrzymania przepływu prądu, gdy przełącznik jest wyłączony • zawiera styki lustera, Zapobieganie efektom stanu bez spawów pin • zakres temperatur roboczych od -25°C do +60°C do użytku w trudnych warunkach
Standardy i certyfikaty
• CE (Conformité Européenne) • CCC (chińskie normy) • UL (Undriters' laboratoriów) • CSA (Kanada Standards Association) • IEC 60034-30 (Międzynarodowa Komisja Elektrotechniczna)
Jaka jest różnica między stycznikiem a przekaźnikiem?
Kluczową różnicą między stycznikami i przekaźnikami jest prąd, który mogą obsłużyć. Styczniki są przeznaczone do dużych zastosowań przemysłowych o wysokim natężeniu prądu, natomiast przekaźniki są przydatne w mniejszych obwodach. Wiele systemów komercyjnych sprzyja kontaktom w celu zapewnienia bezpieczeństwa i wydajności.
.
Styczniki Allen Bradley MCS (modułowy system sterowania):
MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.
Funkcje MCS:
szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
Atrybut | Parametr |
---|---|
Napięcie cewki | 24 V dc |
Liczba styków | 3 |
Napięcie znamionowe styku | 690 V ac |
Prąd znamionowy styków | 9 A |
Moc znamionowa | 4 kW |
Seria | 100K |
Zakres | 100 Series |
Funkcja | Sterowanie silnikiem |
Konfiguracja w stanie normalnym | 3NO |
Liczba styków dodatkowych | 1 |
Typ złącza | Śruba |
Szerokość | 44.9mm |
Długość | 108.2mm |
Głębokość | 82.7mm |
Minimalna temperatura robocza | -25°C |
Maksymalna temperatura robocza | +60°C |
