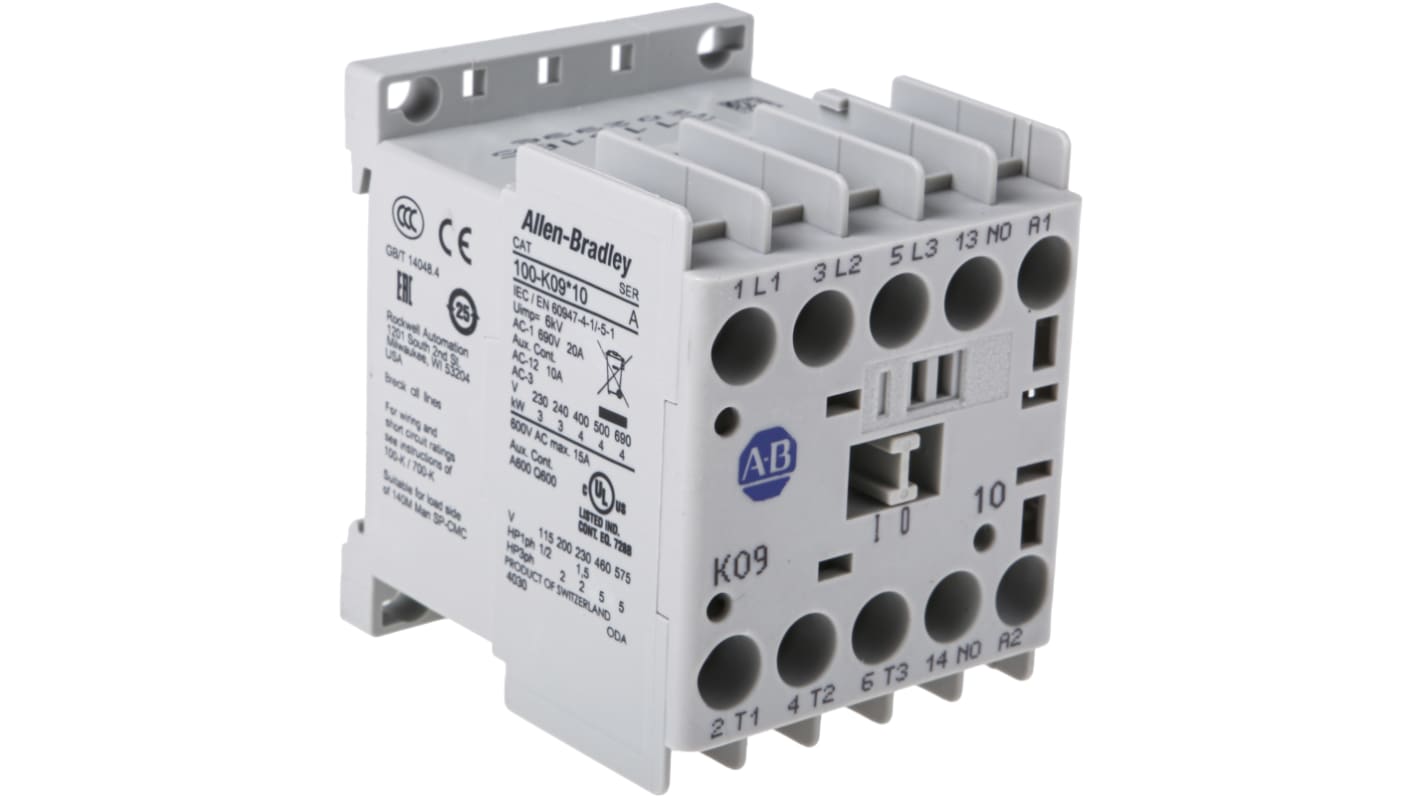

Stycznik 100K 24 V dc Allen Bradley styki: 3-biegunowy 4 kW 9 A 3 NO 24 V Śruba 100-K09ZJ10

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

264,65 zł

(bez VAT)

325,52 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 9
  • Dodatkowe 30 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +264,65 zł

*cena orientacyjna

Nr art. RS:
502-446
Numer artykułu Elfa Distrelec:
302-25-989
Nr części producenta:
100-K09ZJ10
Producent:
Allen Bradley
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Allen Bradley

Napięcie cewki

24 V dc

Typ produktu

Stycznik

Liczba Biegunów

3

Napięcie styku

690V

Prąd zestyku

9A

Seria

100K

Moc znamionowa

4kW

Typ montażu

Panel

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

1

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO

Typ złącza

Śruba

Zastosowanie stycznika

Bezpośrednio na linii (DoL), Sterowanie silnikiem, Odwracanie kierunku

Minimalna temperatura robocza

-25°C

Prąd roboczy Ie

9A

Napięcie obwodu sterowania Uc

24 V

Maksymalna temperatura robocza

60°C

Normy/Zatwierdzenia

CCC, CE, CSA, cULus, EAC, IEC, RoHS, UL

Szerokość

44.9 mm

Głębokość

82.7mm

Długość

108.2mm

Konfiguracja styków i przełączania

3P

Zwolniony

Kraj pochodzenia:
IT

3-biegunowy miniaturowy stycznik MCS Allen Bradley, 24 V DC Coil, 4 kW - 100-K09ZJ10


Szukasz zrównoważonego sposobu na usprawnienie przełączania systemu sterowania silnikiem? Wybierz ten 3-stykowy stycznik z serii Allen Bradley firmy Rockwell Automation, aby z łatwością włączać i wyłączać systemy. Urządzenie jest przeznaczone do zastosowań wysokobieżących i może być używane z silnikami przemysłowymi i dużymi obwodami oświetleniowymi. Można go także używać w miejscach o ograniczonej przestrzeni, ponieważ jego modułowa konstrukcja obejmuje mechanizm Terminal śrubowy i zatrzaskowy, co umożliwia szybką instalację. Stycznik jest wyposażony w styki lusterek, które zapobiegają WYSTĄPIENIU (normalnie otwartego) efektu STANU.

• Możliwość wyboru pełnej funkcjonalności napędu wstecznego i bez napędu wstecznego do wszechstronnego zastosowania • Kompaktowa konstrukcja o wymiarach 108.2 (długość) x 44.9 (szerokość) x 82,7 mm (głębokość) • znamionowa do 690 V z trzema stykami pinów i jednym stykiem pomocniczym do zastosowań przemysłowych • szeroki zakres temperatur roboczych od -25°C do +60°C • IP2X (ochrona przed wnikaniem) wartość znamionowa oznacza, że urządzenie jest odporne na palce, co zapewnia bezpieczeństwo

Standardy i certyfikaty


• CE (Conformité Européenne) • CCC (chińskie normy) • UL (Undriters' laboratoriów) • CSA (Kanada Standards Association) • IEC 60034-30 (Międzynarodowa Komisja Elektrotechniczna)

Do czego służą styczniki elektryczne?


Styczniki włączają lub wyłączają układ elektryczny wysokiego napięcia. Można ich użyć do wykonania i przerwania obwodu zasilania urządzeń elektrycznych w systemach komercyjnych, takich jak silniki, pompy i światła.

Miniaturowe styczniki Allen Bradley 100-K.


Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.

Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.

Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.

Charakterystyka i zalety:


• kompaktowy rozmiar, co pozwala na szersze zastosowanie

• wybór pełnonapięć styczników bez cofania i cofania

• AC i DC mają takie same wymiary

• IP2X Ochrona palców dla poprawy bezpieczeństwa

• opcjonalny zintegrowany przeciwprzepięciowy

• w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym

• „styki zwierciadło” zgodnie z IEC 60947-4-1 w całym

• styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej

Certyfikaty:


Oznaczenie CE

Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)

CCC

Do użytku z silnikami IE3 (IEC 60034-30)

Styczniki Allen Bradley MCS (modułowy system sterowania):


MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:


• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb

• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane

• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy

• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania

• prosty i szybki montaż na szynie DIN i na powierzchni
