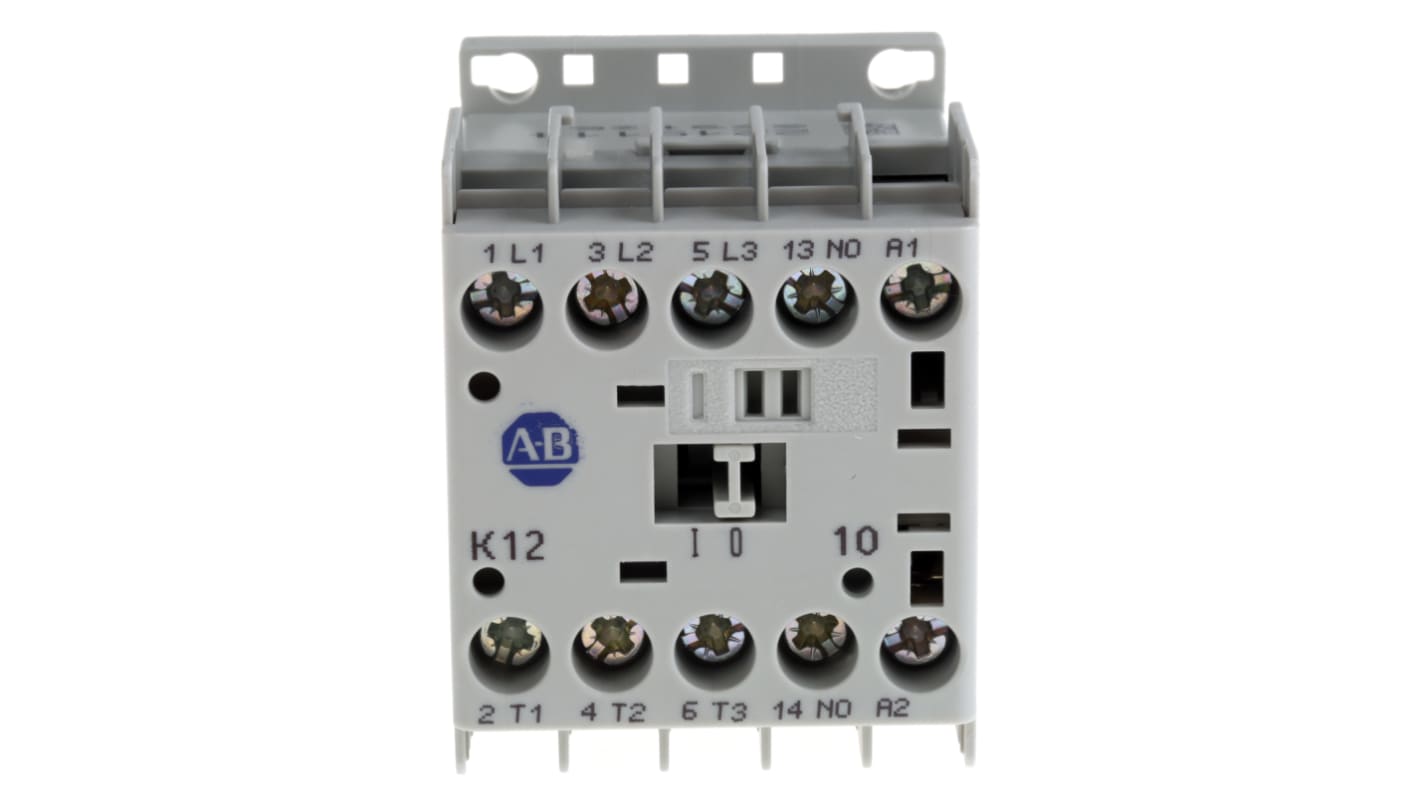

Stycznik 24 V dc Allen Bradley styki: 3 5.5 kW 12 A 3NO Śruba 100-K12DJ10
- Nr art. RS:
- 502-200
- Nr części producenta:
- 100-K12DJ10
- Producent:
- Allen Bradley
2 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
24 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.
Cena netto za szt.
403,56 zł
(bez VAT)
496,38 zł
(z VAT)
Produkty | Za jednostkę |
---|---|
1 + | 403,56 zł |
- Nr art. RS:
- 502-200
- Nr części producenta:
- 100-K12DJ10
- Producent:
- Allen Bradley
Nie dotyczy
- Kraj pochodzenia:
- IT
Miniaturowe styczniki Allen Bradley 100-K.
Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.
Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.
Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.
Charakterystyka i zalety:
kompaktowy rozmiar, co pozwala na szersze zastosowanie
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
wybór pełnonapięć styczników bez cofania i cofania
AC i DC mają takie same wymiary
IP2X Ochrona palców dla poprawy bezpieczeństwa
opcjonalny zintegrowany przeciwprzepięciowy
w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
„styki zwierciadło zgodnie z IEC 60947-4-1 w całym
styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej
Certyfikaty:
Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)
Allen Bradley 3-biegunowy stycznik sterujący silnika, 12A, 5,5 kW - 100-K12DJ10
Ten stycznik z serii Allen Bradley firmy Rockwell Automation to niewielkie rozwiązanie do sterowania silnikami do zastosowań przemysłowych. It służy jako urządzenie zabezpieczające, gdy jest używany jako rozrusznik dla silników elektrycznych, zabezpieczając je przed przeciążeniami i zwarciami. Urządzenie zostało zaprojektowane z myślą o bezpieczeństwie użytkownika i ma w pełni izolowaną obudowę z termoplastycznego tworzywa sztucznego, dzięki czemu nie musisz się martwić o porażenie prądem elektrycznym. Takie urządzenia można znaleźć w urządzeniach do transportu i przeładunku materiałów, a także w klimatyzatorach o dużej obciążalności.
Co to jest stycznik?
• Zaciski są skonstruowane w taki sposób, aby nie były dostępne dla palców, co zwiększa bezpieczeństwo • mocowany na szynie DIN uchwyt do łatwego montażu bez użycia narzędzi • zintegrowany przeciwprzepięciowy dla poprawy bezpieczeństwa elektrycznego • w pełni zgodny z przekaźnikami przeciążeniowymi Bimetallic Bulletin 193-K, co zapewnia dodatkową ochronę przed skokami prądu
Standardy i certyfikaty
• CE (Conformité Européenne) • cULus (Undriters Lab U.S and Kanada) • CCC (Chiny obowiązkowy certyfikat)
Jak konserwować ten stycznik?
Aby zapewnić niezawodne działanie stycznika, należy go regularnie sprawdzać i czyścić. Sprawdzić, czy na zaciskach nie ma pyłu i usunąć wszelkie pozostałości oleju za pomocą odpowiedniego środka czyszczącego. Dokręcenie śrub zaciskowych zapobiegnie powstawaniu iskier, które mogą spowodować przegrzenięcie.
.
Styczniki Allen Bradley MCS (modułowy system sterowania):
MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.
Funkcje MCS:
szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
prosty i szybki montaż na szynie DIN i na powierzchni
Atrybut | Parametr |
---|---|
Napięcie cewki | 24 V dc |
Liczba styków | 3 |
Napięcie znamionowe styku | 690 V ac |
Prąd znamionowy styków | 12 A |
Moc znamionowa | 5.5 kW |
Seria | 100K |
Zakres | 100 Series |
Funkcja | Sterowanie silnikiem |
Konfiguracja w stanie normalnym | 3NO |
Liczba styków dodatkowych | 1 |
Typ złącza | Śruba |
Długość | 108.2mm |
Szerokość | 44.9mm |
Głębokość | 82.7mm |
Minimalna temperatura robocza | -25°C |
Maksymalna temperatura robocza | +60°C |
