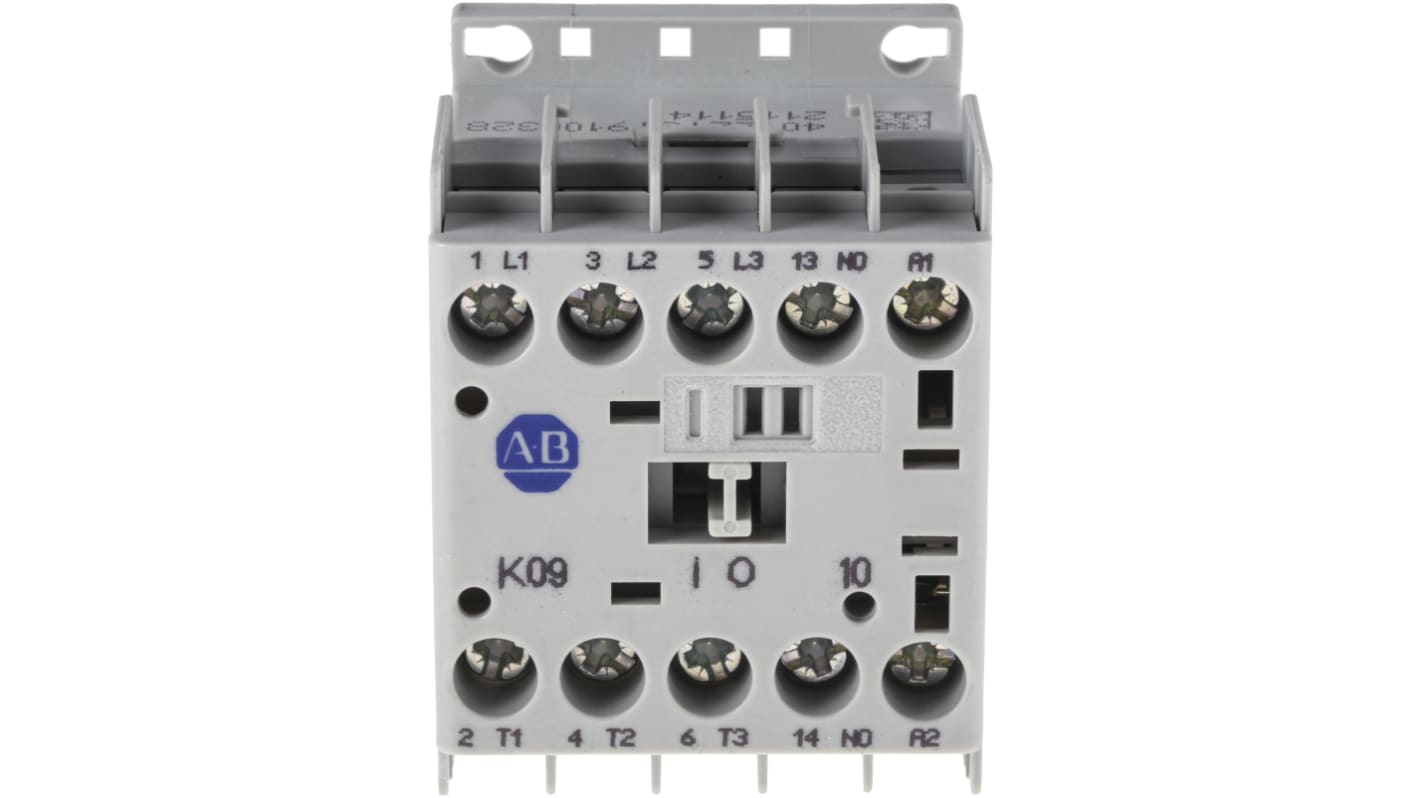

Stycznik 24 V dc Allen Bradley styki: 3 4 kW 9 A 3NO Śruba 100-K09DJ10

Miniaturowe styczniki Bulletin 100-K firmy Allen Bradley zapewniają optymalną elastyczność dzięki niewielkim rozmiam, co stanowi idealne rozwiązanie dla Twoich wymagań systemowych. Te uniwersalne styczniki zostały zaprojektowane specjalnie do zastosowań komercyjnych i lekkich w przemyśle, gdzie przestrzeń panelowa jest ograniczona. Zapewniają niezawodne, bezpieczne i wydajne funkcje przełączania dla systemu sterowania silnikiem, zapewniając maksymalną wydajność w niewielkiej obudowie.

Te miniaturowe urządzenia mają mniejsze wymagania dotyczące głębokości panelu i są płytsze niż standardowe styczniki IEC. Są one dostępne z kilkoma stykami znamionowymi oraz cewkami sterowanymi prądem przemiennym lub stałym. Opcjonalne pomocnicze bloki stykowe 2- lub 4-biegunowe w różnych konfiguracjach styków pomocniczych są dostępne oddzielnie. Te ekonomiczne styczniki mają prąd znamionowy do 690 V i 3 Polaków oraz 1 styk pomocniczy. Wymiary: (H) 50 x (w) 45 x (D) 53 mm.

Styczniki te mają mechanicznie sprzężona wydajność pomiędzy stykami głównymi i wewnętrznymi stykami pomocnymi, co umożliwia sprzężenie zwrotne stanu w przypadku wystąpienia spoiny kontaktowej. Kontakt zlusterkiem zapobiega wszelkim warunkom stanu w przypadku BRAKU spoin biegunowych.

• kompaktowy rozmiar, co pozwala na szersze zastosowanie
• wybór pełnonapięć styczników bez cofania i cofania
• AC i DC mają takie same wymiary
• IP2X Ochrona palców dla poprawy bezpieczeństwa
• opcjonalny zintegrowany przeciwprzepięciowy
• w pełni kompatybilny z Biuletin 193-K bimetalicznym przekaźnikiem przeciążeniowym
• „styki zwierciadło” zgodnie z IEC 60947-4-1 w całym
• styki połączone mechanicznie z normą IEC 60947-5-1 na jednostce podstawowej

Oznaczenie CE
Lista cULUS (nr pliku E41850, Przewodnik NLDX, NLDX7)
CCC
Do użytku z silnikami IE3 (IEC 60034-30)

Wybierz ten stycznik z serii Allen Bradley firmy Rockwell Automation, aby sterować przepływem obwodu elektrycznego w zastosowaniach o wysokim natężeniu prądu. Jest on powszechnie stosowany w obwodach oświetleniowych i grzewczych. Jego niewielkie rozmiary sprawiają, że idealnie nadaje się do zastosowań, w których przestrzeń panelu sterowania jest ograniczona, a wydajne przełączanie zapewnia wysoki poziom bezpieczeństwa i niezawodności w systemach sterowania silnikami. Zaciski śrubowe sprawiają, że okablowanie jest prostym zadaniem i zapewniają niezawodne, bezpieczne połączenia elektryczne, które mają dobrą odporność na wstrząsy i wibracje.

• obudowa klasy IP2X (ochrona przed wnikaniem), która zapobiega przypadkowemu dotknięciu palców operatora przez niebezpieczne części
• kompaktowe wymiary: 108.2 (dł.) x 44.9 (szer.) x 82,7 mm (gł.)
• szeroki zakres temperatur pracy od -25°C do +60°C do wszechstronnego zastosowania
• wysokie napięcie znamionowe styku 690V AC tak nadaje się do dużych systemów sterowania obwodów

• IEC (Międzynarodowa Komisja Elektrotechniczna)
• UL (Underriters' laboratoria)
• CE (Conformitè Europëenne)
• CCC (obowiązkowy certyfikat w Chinach)

Rockwell Automation jest światowym liderem w dziedzinie automatyki przemysłowej i transformacji cyfrowej i ożywia inteligentną produkcję. Dzięki wieloletniej tradycji tworzenia zintegrowanych rozwiązań z zakresu sterowania i informacji Allen-Bradley® możemy pomóc Ci osiągnąć jak największą wydajność. Nasza oferta produktów do wykrywania, bezpieczeństwa i sterowania silnikami może wspierać Państwa w kierunku inteligentnych zastosowań maszyn. Czujniki Allen-Bradley® IO-Link umożliwiają przesyłanie danych i komunikację ze wszystkimi magistralami polowymi, zapewniając informacje diagnostyczne i zdrowotne na temat urządzenia przed jego wyłączeniem, a także umożliwiają szybką zmianę produkcji poprzez szybkie pobieranie parametrów z sterowników PLC do urządzenia. Skraca to czas przestoju maszyny i zwiększa produkcję OEE. W przypadku elementów zabezpieczających produkty z wbudowaną diagnostyką upraszczają konfigurowanie inteligentnego urządzenia i ograniczają konserwację, co prowadzi do bardziej wydajnego podejścia opartego na danych maszyny.

Podobnie jak przekaźniki, styczniki są używane w każdym urządzeniu, które jest często włączane i wyłączane, ale są specjalnie zaprojektowane do podłączania urządzeń o dużym natężeniu prądu. Stycznik może również przełączać się na więcej niż 10 A i posiada wysokie napięcie Coil, które nie występują zazwyczaj w przekaźnikach.

Styczniki Allen Bradley MCS (modułowy system sterowania):

MCS to modułowy system sterowania silnikiem, który pozwala użytkownikom na elastyczną konstrukcję i skonstruowanie systemu, który można dostosować do potrzeb użytkownika. Został on zaprojektowany tak, aby uwzględniać wymagania i wymagania nowoczesnych silników i ich użytkowników, spełniając wymagania do 85AC3.

Funkcje MCS:

• szeroka gama akcesoriów dostępnych w celu zaspokojenia wielu różnych potrzeb
• łatwość montażu, instalacji i modyfikacji zapewnia wysoką opłacalność i może zmniejszyć liczbę części, które muszą być przechowywane
• kompaktowy rozmiar części składowych oferuje zmniejszenie wymaganej objętości obudowy, a także nowoczesne wzornictwo i oszczędność masy
• koncepcja modułowej konstrukcji i łatwa w montażu metoda zatrzaskowania
• prosty i szybki montaż na szynie DIN i na powierzchni
