Stycznik LC1D 24 V dc Schneider Electric styki: 3-biegunowy 45 kW 80 A 3 NO 24 V dc Śruba LC1D80BD

Zobacz wszystkie Styczniki

Suma częściowa (1 sztuka)*

2 257,75 zł

(bez VAT)

2 777,03 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
W magazynie
  • Liczba sztuk gotowa do wysyłki: 8
  • Dodatkowe 15 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 257,75 zł

*cena orientacyjna

Nr art. RS:
609-9804
Numer artykułu Elfa Distrelec:
304-01-277
Nr części producenta:
LC1D80BD
Producent:
Schneider Electric
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Schneider Electric

Typ produktu

Stycznik

Napięcie cewki

24 V dc

Liczba Biegunów

3

Napięcie styku

1kV ac

Prąd zestyku

80A

Moc znamionowa

45kW

Seria

LC1D

Typ montażu

Szyna DIN

Funkcja

Sterowanie silnikiem

Konfiguracja w stanie normalnym

3 NO

Liczba styków dodatkowych

2

Konfiguracja Stykó Dodatkowych Pomocniczych

1 NO/1 NC

Typ złącza

Śruba

Minimalna temperatura robocza

-40°C

Zastosowanie stycznika

Obciążenie rezystancyjne, Sterowanie silnikiem

Prąd roboczy Ie

80A

Napięcie obwodu sterowania Uc

24 V dc

Maksymalna temperatura robocza

60°C

Długość

127mm

Normy/Zatwierdzenia

UL, RoHS, IEC, EN 60947-5-1, EAC, CSA, CCC

Głębokość

181mm

Szerokość

85 mm

Produkt lepszego świata

Tak

Konfiguracja styków i przełączania

3P

Kraj pochodzenia:
CZ

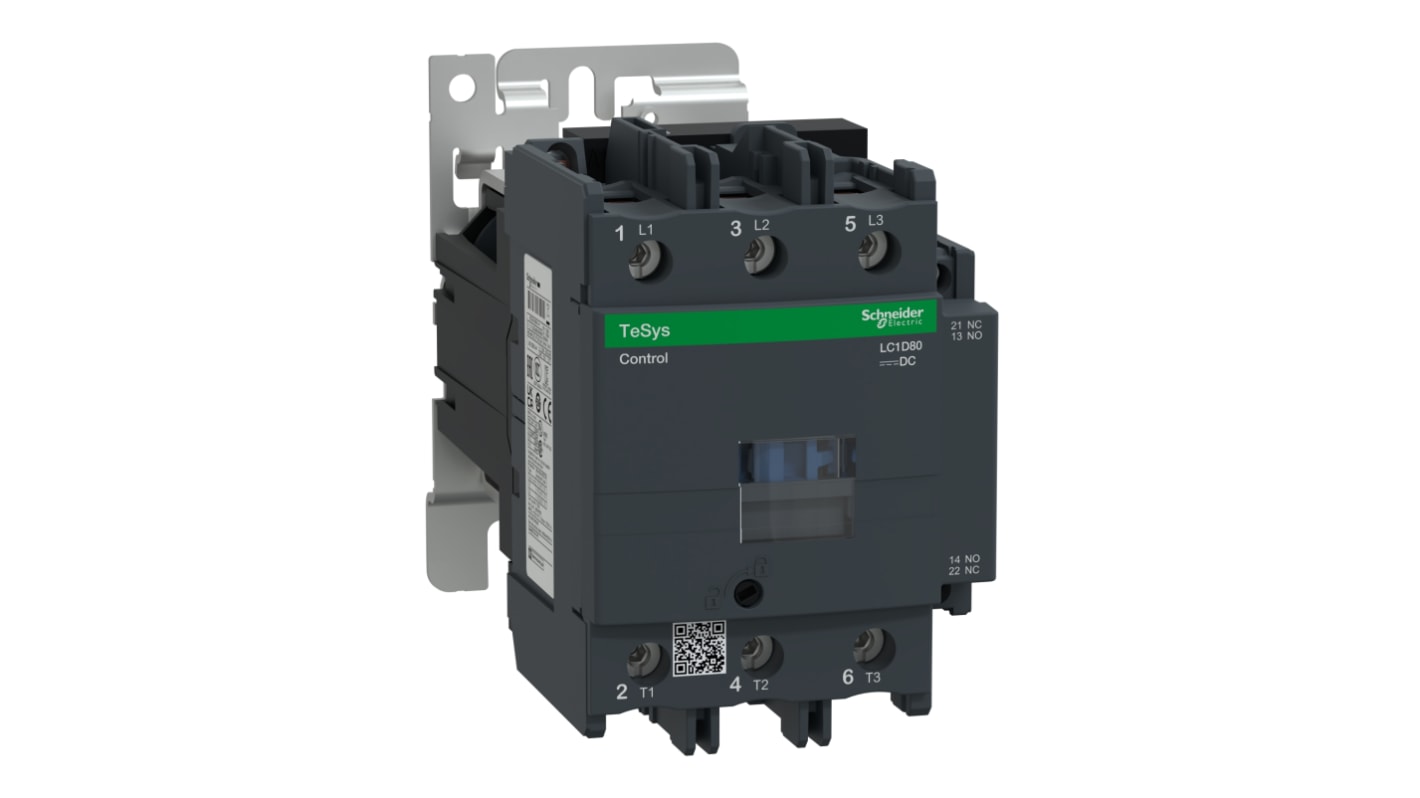

Schneider Electric LC1D80BD


Stycznik TeSys Deca, 3-biegunowy (3NO), do sterowania silnikami do 80A/1000V AC-3/AC-3e (37kW@400V). Mogą być używane do tworzenia rozruszników silnikowych dla niemal każdego rodzaju aplikacji. Zapewnia cewkę 24 V DC, wbudowane styki pomocnicze 1NO+1NC (certyfikowane lustro NC), podłączenie zasilania za pomocą zacisków śrubowych, podłączenie sterowania za pomocą zacisków śrubowych. Przy szybkości pracy do 3600 cykli/godzinę i temperaturze otoczenia do 60°C, zapewnia wysoką niezawodność i trwałość. Kompaktowy (szerokość 85 mm), montaż na szynie DIN lub za pomocą śrub. Stycznik jest przystosowany do 25HP przy 200 do 208VAC, 30HP przy 240VAC, 60HP przy 480VAC i 60HP przy 600VAC w trzech fazach. Certyfikat zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine), zgodność z Green Premium (RoHs/Reach). W przypadku użycia z wyłącznikiem 480VAC do 150A, stycznik ten może mieć SCCR do 100kA. W przypadku użycia z bezpiecznikiem klasy J lub CC do 600VAC 175A, stycznik ten może mieć SCCR do 100kA. Stycznik jest dostarczany z cewką 24 VDC z modułem tłumika przejściowego. Stycznik ma standardowo wbudowany jeden normalnie otwarty i jeden normalnie zamknięty styk pomocniczy. Styk NC posiada certyfikat lustra. Zaciski śrubowe są używane do połączeń obciążenia i pomocniczych. Szeroka gama akcesoriów ułatwia spełnienie wymagań większości zastosowań. Stycznik ma 5,00 cali wysokości, 3,35 cala szerokości i 7,32 cala głębokości. Waży 5,71 funta. Stycznik jest certyfikowany zgodnie z normami UL, CSA, IEC, CCC, EAC i Marine. Stycznik spełnia również wymagania RoHS/REACh, co czyni go produktem Green Premium.

• Zaciski połączeniowe zaprojektowane tak, aby były poza zasięgiem palców, co zwiększa bezpieczeństwo

• Szeroki zakres temperatur pracy od -25°C do +50°C do użytku w wymagających środowiskach przemysłowych

• Bezpieczne zaciski śrubowe dla łatwej instalacji

• Panel i szyna DIN opcje montażu dla wszechstronności

• Żywotność mechaniczna 30,000,000 cykli dla długoterminowej wydajności

Zastosowania


• Silniki klatkowe wiewiórki

• Windy łyżki

• Klimatyzatory

Jak konserwować ten stycznik?


Aby zapewnić optymalne działanie, należy regularnie sprawdzać styki stycznika i usuwać kurz i olej. Ważne jest również, aby sprawdzić, czy śruby nie są poluzowane i dokręcić je, aby zapobiec powstawaniu iskier, które mogłyby spowodować przegrzenięcie.
