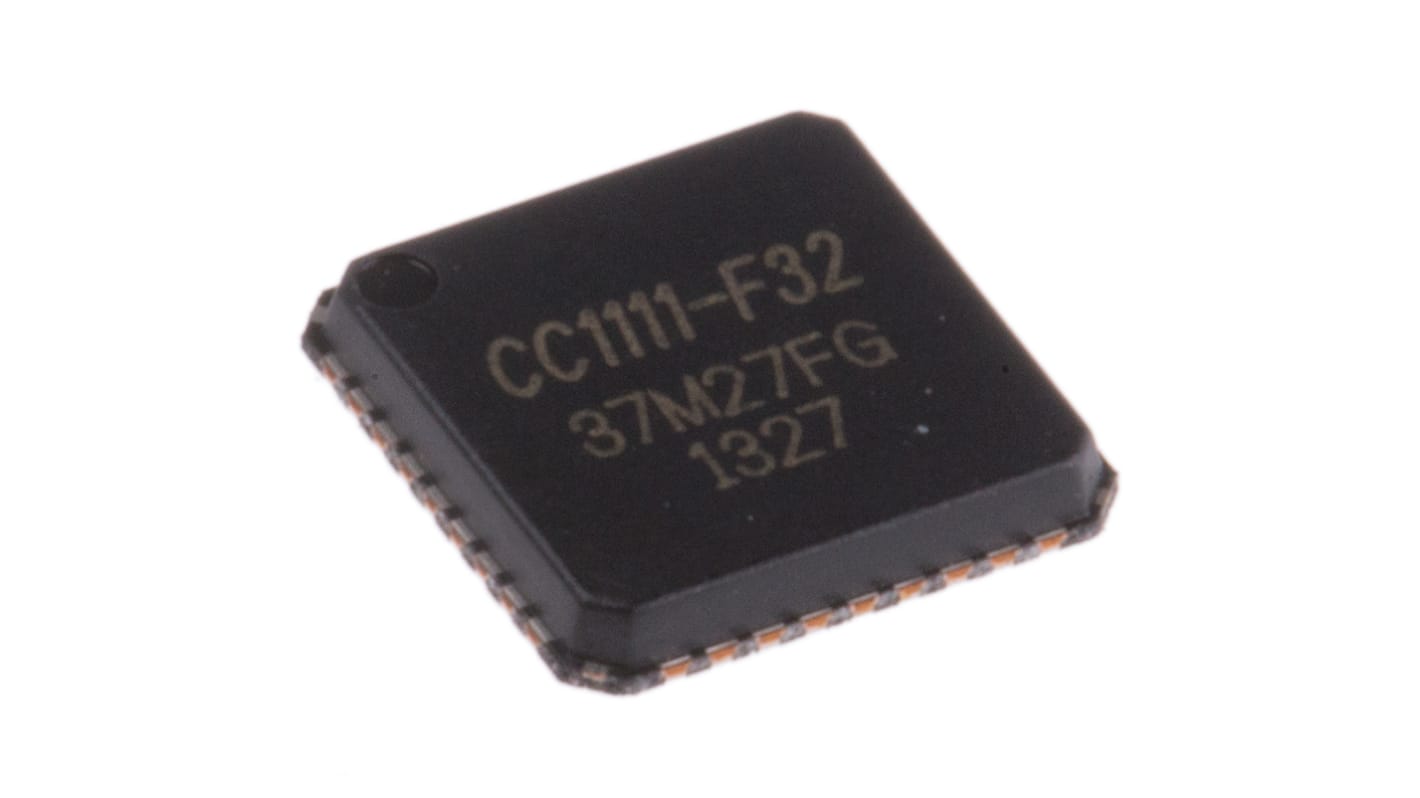

Układ System On Chip (SOC) CMOS CC1111F32RSP Mikrokontroler 36-pinowy Odbiornik RF, kontroler USB QFN Montaż
- Nr art. RS:
- 459-310
- Nr części producenta:
- CC1111F32RSP
- Producent:
- Texas Instruments
Produkt wycofany
- Nr art. RS:
- 459-310
- Nr części producenta:
- CC1111F32RSP
- Producent:
- Texas Instruments
Układ SoC1 GHz z serii CC111x
Bezprzewodowy nadajnik-odbiornik CC111x SoC jest tanim urządzeniem o niskim poborze mocy obsługującym standard 8051 w pasmach częstotliwości 315/433/868/915MHz ISM/SRD .
Układ SoC nadajnika-odbiornika radiowego pasma ISM poniżej 1 GHz
Mikrokontroler 8051-rdzeniowy z pamięcią Flash do 32 KB, do 4 KB RAM
Zakresy częstotliwości radiowych: Od 300 do 348MHz, 391 do 464MHz i 782 do 928MHz.
Moc wyjściowa RF: Do +10dBm
Czułość odbiornika: -110dBm przy 1,2 kb/s przy 1% PER
Modulacja: Ok, ASK, FSK, GFSK lub MSK
Szybkość transmisji danych OTA: 500 kb/s
Obsługa obsługi pakietów, ocena czystego kanału, wskaźnik jakości łącza, wskaźnik jakości preambuły
Digital RSSI
Procesor zabezpieczeń AES-128
2 x USART
Cyfrowy interfejs audio I²S.
Interfejs USB 2.0 o pełnej szybkości, 1 kB USB FIFO (tylko CC1111)
8-kanałowy ( CC1110 ), 6-kanałowy ( CC1111 ) 12-bitowy przetwornik analogowo-cyfrowy
21 x GPIO ( CC1110 ), 19 x GPIO ( CC1111 )
Różne tryby pracy przy niskim poborze mocy
Zasilanie: Od +2,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Bezprzewodowe systemy alarmowe i systemy zabezpieczeń, monitoring i sterowanie w przemyśle, bezprzewodowe sieci czujników, automatyczne odczytywanie liczników, automatyzacja budynków i domu, telemetria przy niskim poborze energii, komunikacja lokalna przez Internet rzeczy (IOT)
RS Kody produktów
8-KB pamięci Flash 8 KB, 820-3083 CC1110F8RHHT, 1 KB RAM
459-342 CC1110F8RSP 8 KB pamięci Flash, 1 KB RAM
820-3070 CC1110F16RHHT 16 KB pamięci flash, 2 KB pamięci RAM
32-KB pamięci flash RHHT 820-3074 CC1110F32, 4 KB pamięci RAM
459-310 CC1111F32RSP 32 pamięć Flash, 4 KB RAM, USB
Mikrokontroler 8051-rdzeniowy z pamięcią Flash do 32 KB, do 4 KB RAM
Zakresy częstotliwości radiowych: Od 300 do 348MHz, 391 do 464MHz i 782 do 928MHz.
Moc wyjściowa RF: Do +10dBm
Czułość odbiornika: -110dBm przy 1,2 kb/s przy 1% PER
Modulacja: Ok, ASK, FSK, GFSK lub MSK
Szybkość transmisji danych OTA: 500 kb/s
Obsługa obsługi pakietów, ocena czystego kanału, wskaźnik jakości łącza, wskaźnik jakości preambuły
Digital RSSI
Procesor zabezpieczeń AES-128
2 x USART
Cyfrowy interfejs audio I²S.
Interfejs USB 2.0 o pełnej szybkości, 1 kB USB FIFO (tylko CC1111)
8-kanałowy ( CC1110 ), 6-kanałowy ( CC1111 ) 12-bitowy przetwornik analogowo-cyfrowy
21 x GPIO ( CC1110 ), 19 x GPIO ( CC1111 )
Różne tryby pracy przy niskim poborze mocy
Zasilanie: Od +2,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Bezprzewodowe systemy alarmowe i systemy zabezpieczeń, monitoring i sterowanie w przemyśle, bezprzewodowe sieci czujników, automatyczne odczytywanie liczników, automatyzacja budynków i domu, telemetria przy niskim poborze energii, komunikacja lokalna przez Internet rzeczy (IOT)
RS Kody produktów
8-KB pamięci Flash 8 KB, 820-3083 CC1110F8RHHT, 1 KB RAM
459-342 CC1110F8RSP 8 KB pamięci Flash, 1 KB RAM
820-3070 CC1110F16RHHT 16 KB pamięci flash, 2 KB pamięci RAM
32-KB pamięci flash RHHT 820-3074 CC1110F32, 4 KB pamięci RAM
459-310 CC1111F32RSP 32 pamięć Flash, 4 KB RAM, USB
Uwaga
.
Atrybut | Parametr |
|---|---|
| Moduł przetwarzający | Mikrokontroler |
| Zastosowanie | Odbiornik RF, kontroler USB |
| Technologia | CMOS |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | QFN |
| Liczba styków | 36 |
| Wymiary | 6 x 6 x 0.9mm |
| Wysokość | 0.9mm |
| Długość | 6mm |
| Maksymalne robocze napięcie zasilania | 3.6 V |
| Maksymalna temperatura robocza | +85 °C |
| Minimalne robocze napięcie zasilania | 3 V |
| Minimalna temperatura robocza | 0 °C |
| Szerokość | 6mm |
